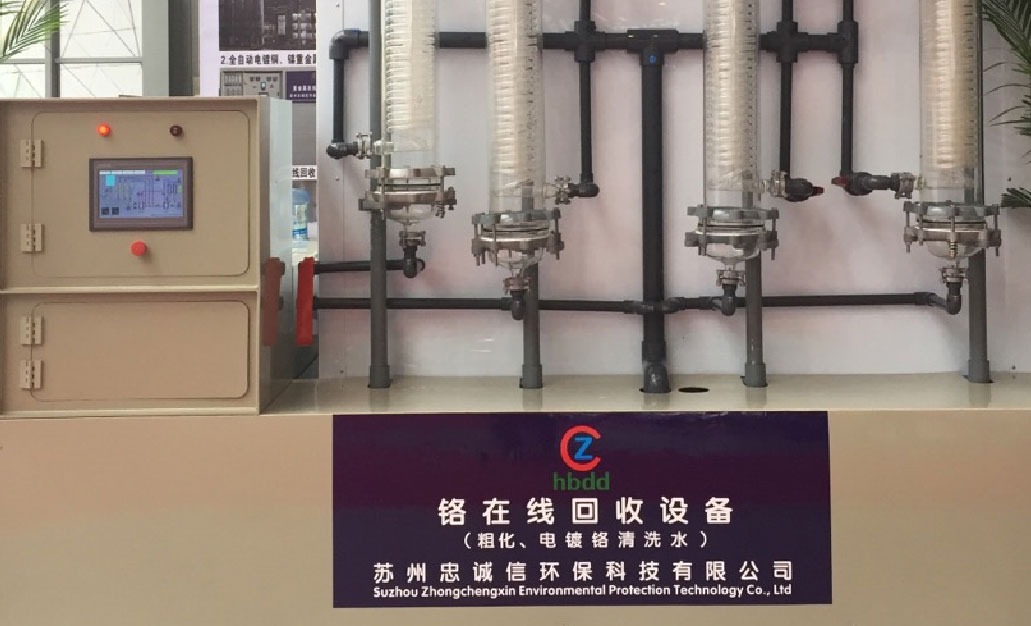

一、設備說明
本工藝采用了特殊的真空濃縮水處理技術，配以公司研發特殊的管路系統和自動控制系統，保證了整個回收系統長期、安全穩定地運行。此設備運行成本底,損耗能量小；且水質穩定、節省費用。
本設備只針對電鍍生產線的鍍鉻后回收水和塑料電鍍的粗化回收水，也可用于回收后續清洗水（清洗水采用本工藝運行成本偏高，經濟利益效益不明顯）。
二、設計思路
粗化：塑料粗化工藝是電鍍中消耗鉻酸最多的工藝，工藝本身不消耗鉻酸，只會六價鉻轉化成三價鉻，消耗的鉻酸大多為帶出。
1、處理目標
★ 回收水水質：達到電鍍漂洗水回用水質，直接回漂洗槽回用，也可以直接排放。
★ 濃縮液濃度：鍍鉻液可以達到700g/l以上，粗化液可以達到400g/L以上，可以回補相應的電鍍槽和粗化槽。
2、原水水質、水量
★ 水質：原水水質含氟不要太高。
★ 處理水量為：0.03~1.8T/h

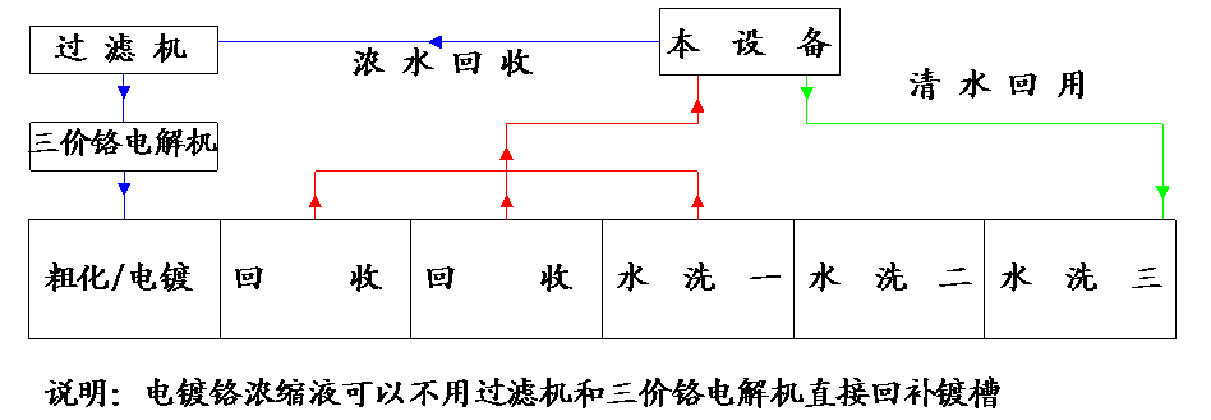

三、設備使用工藝流程
四、設備系統性能特點:
五、升級優勢

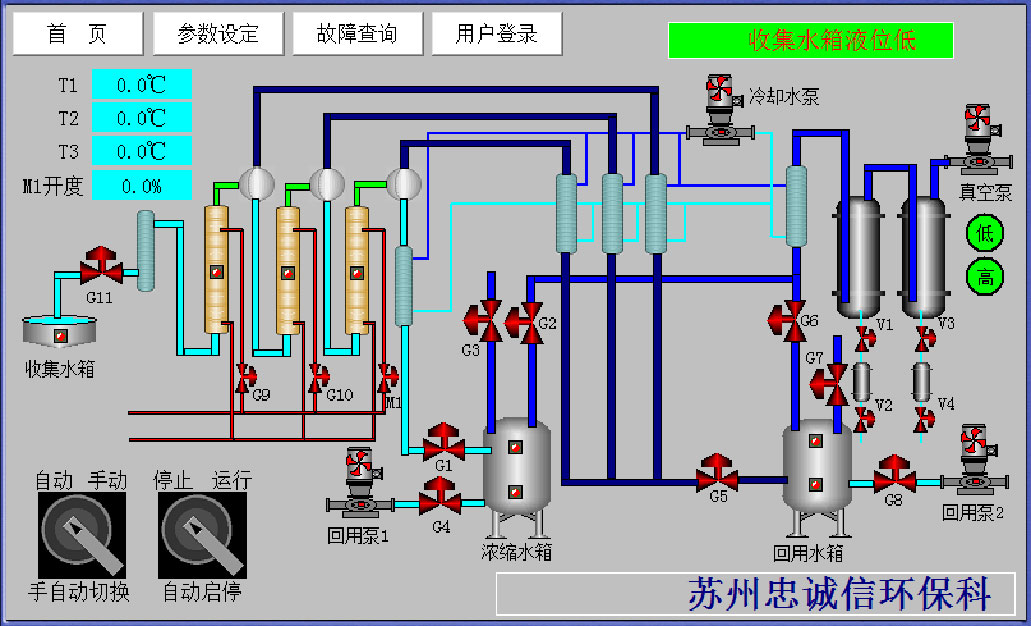

該設備采用自動控制，無須專人操作守護，沒有環保、安全隱患：
序號
升級前手動
升級后自動
優勢
1
需專人看守
無人值守全自動
減少人力
2
敞開式設備
加熱區封閉
節能20%左右
3
蒸發器三段同溫
三段異溫，自動控制
節能30%以上
4
蒸發器三段同溫
三段溫度自行設定
靈活，實用、節能
5
蒸發器三段同溫
三段異溫，自動控制
蒸發器不結晶，不損壞
6
蒸發器液位手動控制
蒸發器液位自動控制
不會造成真空泵損壞
7
蒸汽量定量不控制
蒸汽量電動閥自動控制
能耗降低10%，蒸發器不結晶
8
濃液回收桶手動出料
回收桶電磁閥自動出料
避免環保、人身事故
9
清液回收桶手動出料
回收桶電磁閥自動出料
避免環保、人身事故
10
真空罐手動排水
真空罐電磁閥自動排水
避免真空泵損壞。
11
通用真空罐
自行設計專用真空罐
避免真空泵損壞
12
鐵螺絲、鐵彈簧
全不銹鋼304螺絲彈簧
減少漏液風險，避免環保事故
13
管道未標準化接頭多
標準化，管道接頭少
減少漏液風險，避免環保事故
14
機架未標準化
機架標準化
不受安裝環境干擾，無風險
15
常規密封墊
特制密封墊
減少跑冒滴漏異常事故
16
無壓力保護
有壓力保護
無安全隱患
17
無托盤
有滴水托盤
無環境污染
18
無維修管道
有維修管道
無環境污染，維修方便
六、效益分析（該方案基于月耗兩噸左右的鉻酸）
如果在園區廢水處理費用45元/噸以上，不足半年即可回收成本。
 |
 |
 |
 |
